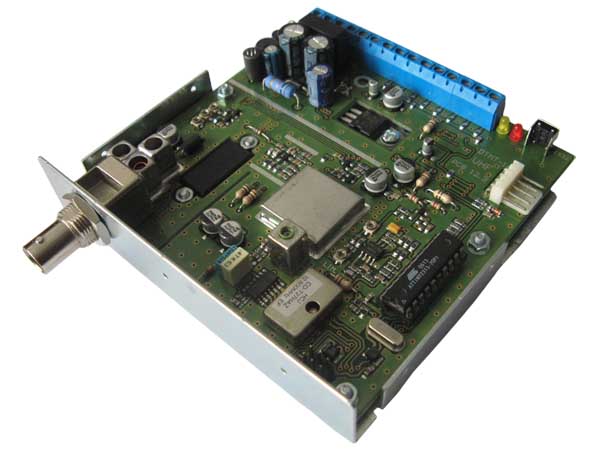

Nadajnik LMD-Tx160 jest nowoczesnym urządzeniem do jednokierunkowej transmisji danych w bezprzewodowych systemach alarmowych, informując o zmianie stanu na jednym z 8 wejść. Pracuje w paśmie VHF-146-174 MHz z maksymalną mocą 8W. Przeznaczony do montażu w obiektach dozorowanych z anteną stacjonarną lub prętową 50Ω. Obsługuje protokoły transmisji nadawania.

• Rejestruje w buforze do 128 alarmów jednocześnie.
• Nadawane alarmy są zakodowane zgodnie z wybranym protokołem.
• Każde wejście reaguje oddzielnym alarmem na przejście do stanu niskiego i przejście do stanu wysokiego trwające określony czas.
• Alarm testowy transmisji przesyłany w określonych przez użytkownika odstępach czasu.
• Możliwość ograniczenia ilości wysyłanych testów kontrolnych poprzez reset licznika odmierzania odstępu czasu w przypadku nadania innego dowolnego alarmu.
• Alarm o rozładowaniu akumulatora jest wysyłany natychmiast i ponawiany w odstępach wybranych przez użytkownika.
• Alarm o braku zasilania AC po wybranym przez użytkownika czasie oraz jego powrocie.
• Możliwość korekcji mocy i modulacji przez użytkownika.
• Protokoły nadawania współpracują z popularnymi protokołami transmisji kodowanych: KP LARS, KP LARS1, Visonic Milcol-D oraz Visonic Visonic32.
• Kompatybilność protokołów z ich zmodyfikowanymi odpowiednikami stosowanymi w Polsce.
• Możliwość wyboru i pełnej konfiguracji protokołu przez użytkownika.
• Możliwość zewnętrznego załączenia nadawania poprzez PTT oraz podłączenia źródła modulacji sygnału FFSK na końcówce TxD.
• Losowe odstępy czasu między nadawaniem alarmów zapobiegają nakładaniu transmisji na siebie z jednocześnie pracujących nadajników.

Funkcjonalność urządzenia:

• Nadajnik służy do powiadamiania transmisją radiową zakodowanymi alarmami o zdarzeniach rejestrowanych przez 8 wejść.
• Posiada wyjście zasilania 12V / 200mA do dodatkowego wyposażenia (zabezpieczenie: bezpiecznik polimerowy powracający).
• Protokoły transmisji nadajnika współpracują z popularnymi standardami kodowania: LARS, LARS1, Milcol-D i Visonic32.
• LARS i LARS1 są znakami towarowymi firmy KP Electronic Systems Ltd. Milcol-D i Visonic32 są nazwami handlowymi firmy Visonic Ltd.
• Kompatybilność protokołów z ich zmodyfikowanymi odpowiednikami stosowanymi przez firmy i urządzenia w Polsce.
• Wysyła alarm test okresowy w ustalonych odstępach czasu. Możliwość resetu licznika czasu poprzez inne alarmy.
• Informuje o zaniku zasilania AC i rozładowaniu akumulatora.
• Zawiera układ ładowania akumulatora 12V. Poniżej 10V na zaciskach akumulatora odłącza się automatycznie zasilanie stopnia końcowego nadajnika.
• Posiada wejście PTT oraz modulacyjne FFSK o poziomie TTL umożliwiające emisję transmisji dostarczonej z zewnętrznego źródła.
• W transmisji PTT dobór częstotliwości modulujących dokonuje się przez niezależny wybór dostępnych możliwych wariantów. Na życzenie klienta firma może dostarczyć inne oprogramowanie z innymi wartościami.
• Intuicyjna obsługa poprzez błyski LED i programowanie przez interfejs.
• Oprogramowanie zapewnia stałe, elastyczne i bezawaryjne działanie poprzez wbudowane mechanizmy kontrolne i zapobiegawcze.

Konfiguracja urządzenia jest dokonywana w środowisku Windows przy użyciu dedykowanego oprogramowania: Programator Link Radiotelefon

Pełna instrukcja obsługi urządzenia jest opisana w pliku PDF.

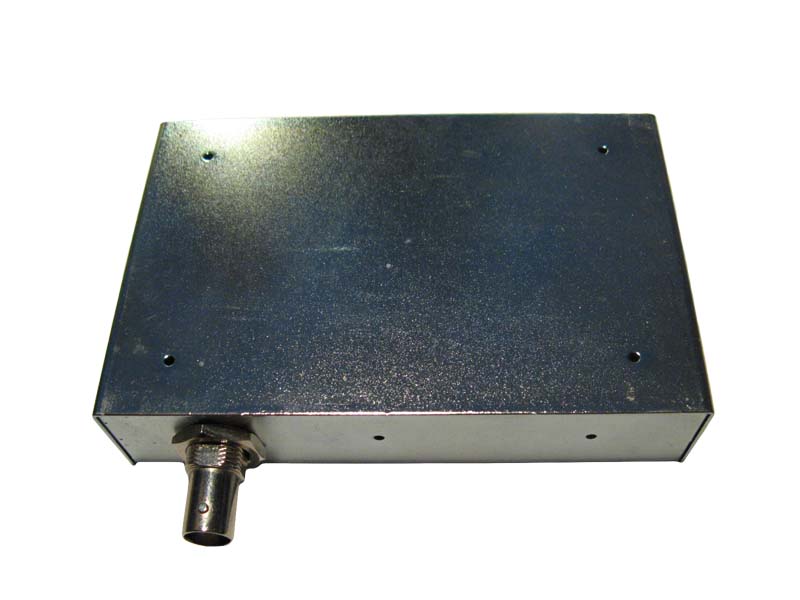

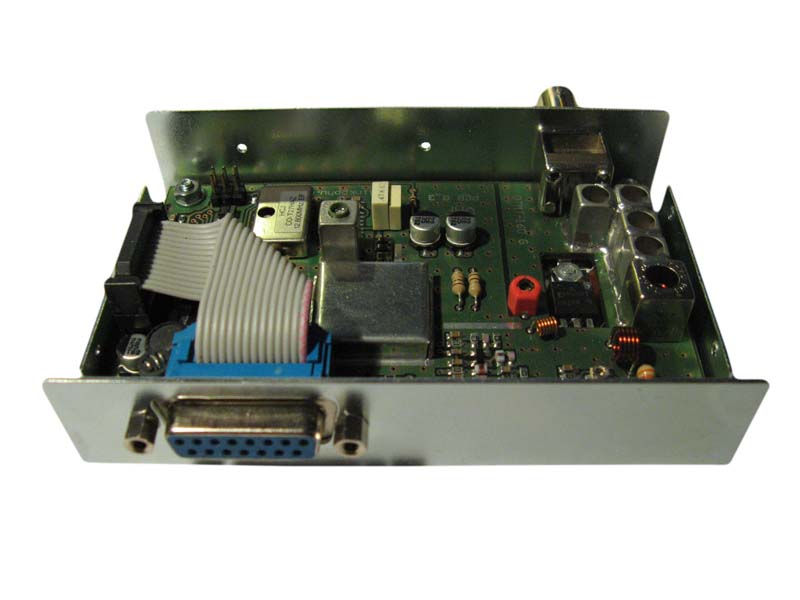

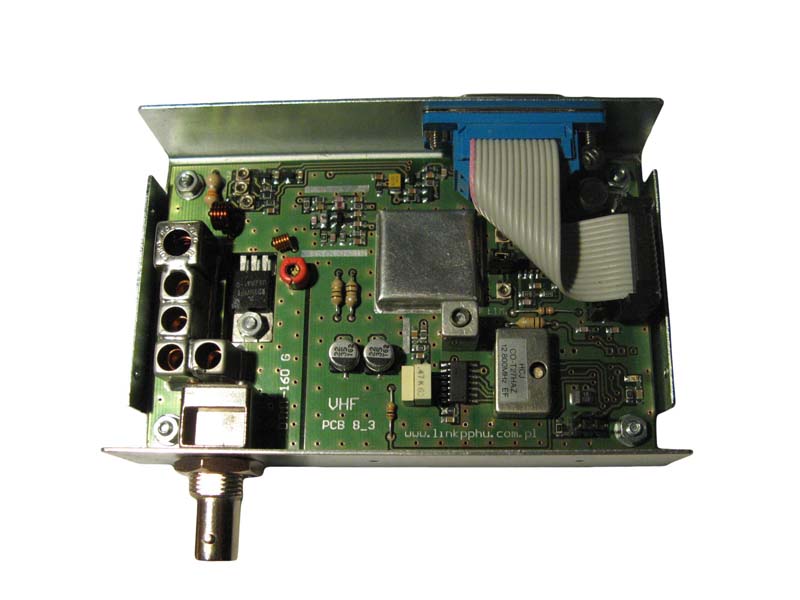

Nadajnik LMD-160G jest nowoczesnym urządzeniem do jednokierunkowej transmisji danych w bezprzewodowych systemach alarmowych. Pracuje w paśmie VHF-146-174 MHz z maksymalną mocą 10W. Przeznaczony do montażu w obiektach dozorowanych z anteną stacjonarną lub prętową 50Ω. Nie posiada protokołu transmisji. Typ modulacji: FFSK lub opcjonalnie AFSK do 2400 BPS.

Programowanie częstotliwości pracy nadajnika jest dokonywane przy użyciu dedykowanego oprogramowania w środowisku Windows. Wymagany kabel przejściowy RS232/TTL lub USB/TTL. Przewód można zakupić w LinkDM lub wykorzystać podobny według schematu/opisu gniazda programowania.

LMD-160G jest uproszczoną wersją nadajnika LMD-Tx160. Nie zawiera protokołu transmisji.

Posiada wejście PTT oraz modulacyjne FFSK o poziomie TTL (opcjonalnie AFSK o czułości 0.5Vpp i filtrze DP 3 kHz) umożliwiające emisję transmisji dostarczonej z zewnętrznego źródła.

Wewnętrzny mikroprocesor w czasie rzeczywistym zamienia sygnał prostokątny na sinus.

W transmisji PTT dobór częstotliwości modulujących dokonuje się przez niezależny wybór dostępnych możliwych wariantów. Na życzenie klienta firma może dostarczyć inne oprogramowanie z innymi wartościami.

Nadajnik spełnia parametry wymagane dla stacji bazowej i może być użytkowany zarówno z anteną prętową 50Ω mocowaną bezpośrednio na gnieździe BNC, jak i anteną zewnętrzną mocowaną w dowolnym punkcie na obiekcie.

Oprogramowanie zapewnia stałe, elastyczne i bezawaryjne działanie poprzez wbudowane mechanizmy kontrolne i zapobiegawcze.

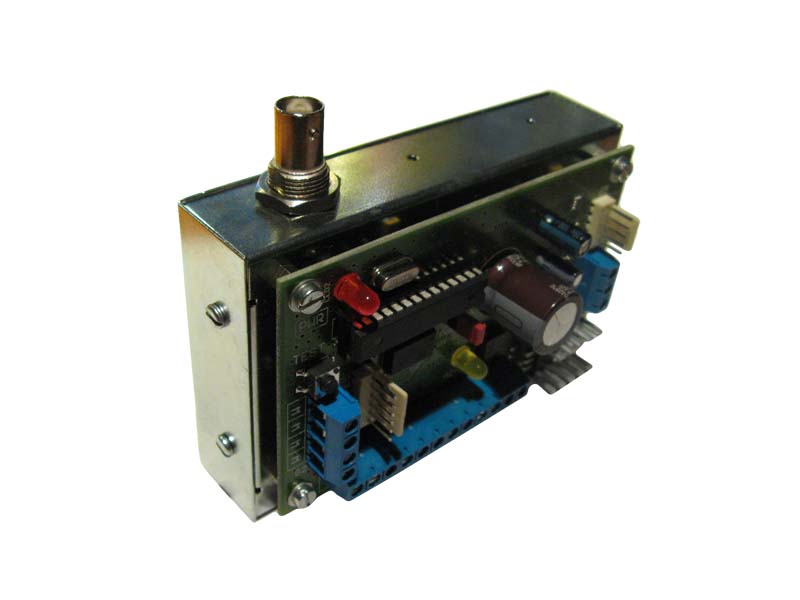

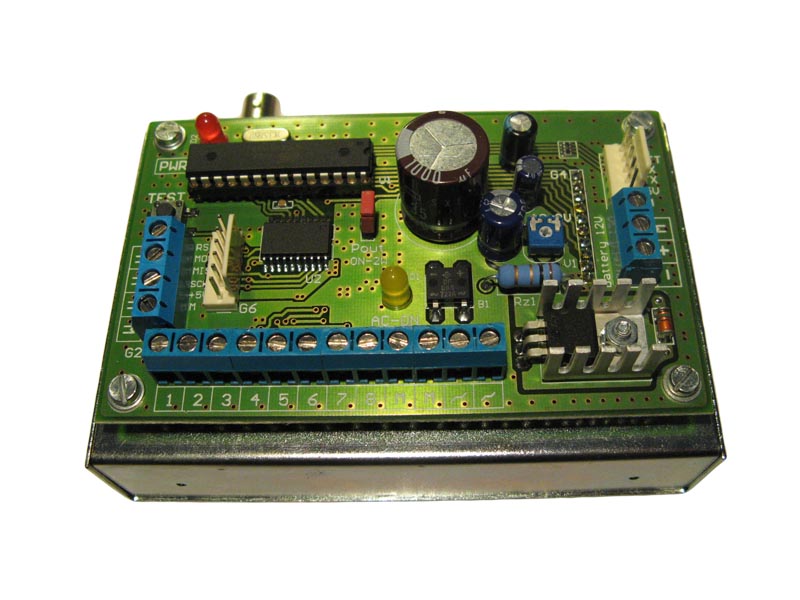

Nadajnik LMD-430 jest nowoczesnym urządzeniem do jednokierunkowej transmisji danych w bezprzewodowych systemach alarmowych. Pracuje w paśmie UHF-400-470 MHz z maksymalną mocą 5W (redukowaną do 2W przez założenie jumpera na grzebień P_WY na płytce kodera). Przeznaczony do montażu w obiektach dozorowanych z anteną stacjonarną 50Ω. Protokół transmisji może być zdefiniowany przez użytkownika i zapisany w jednym z dwóch procesorów (ATTiny2313 i ATmega8) lub z dostarczonym oprogramowaniem przez producenta.

Nadajnik powinien być zamontowany na ścianie w specjalnej obudowie metalowej wyposażonej w odpowiednio dobrany transformator 14-17 VAC / 20 Watt.

*Możliwość innego wykonania z pasmem przestrajania co 10 MHz w zakresie 400 do 470 MHz

Nadajnik spełnia parametry wymagane dla stacji bazowej i może być użytkowany zarówno z anteną prętową 50Ω mocowaną bezpośrednio na gnieździe BNC, jak i anteną zewnętrzną mocowaną w dowolnym punkcie na obiekcie.

Dokładny opis montażu i oprogramowania jest zamieszczony w oddzielnej dokumentacji, którą można pobrać na stronie internetowej LinkDM.

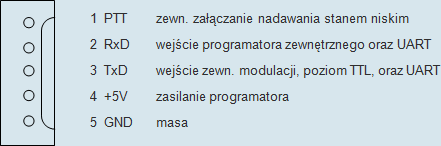

Złącze 5-stykowe pełni 2 funkcje:

• Umożliwia załączenie nadawania przez podanie niskiego stanu na końcówce 1 (PTT) oraz podłączenie zewnętrznego źródła modulacji sygnału nadawczego na końcówce 3 (TxD).
• Służy do podłączania przenośnego programatora LMD-PR430 i zmiany konfiguracji urządzenia.
