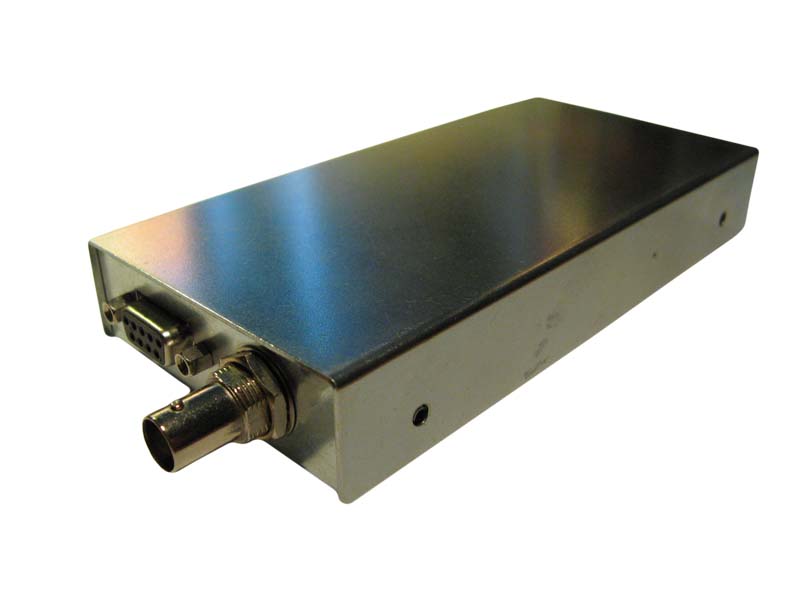

LMD-Rx160
- Odbiór transmisji danych
- Zakres częstotliwości pracy VHF-146-174 MHz
- Odbiór transmisji AFSK i FFSK w przedziale częstotliwości 0-3 kHz
- Prędkości transmisji do 2400 BPS
- Współpraca z większością systemów alarmowych i innych do przesyłania danych drogą radiową
- Częstotliwość pracy ustawiana przy użyciu dedykowanego oprogramowania
Szczegóły
Urządzenie jest przeznaczone do odbioru transmisji danych w paśmie VHF. Odbiera transmisję AFSK i FFSK w przedziale częstotliwości 0 ÷ 3 kHz, gdzie prędkości transmisji są do 2400 BPS. Współpracuje z większością systemów alarmowych oraz innych służących do przesyłania danych drogą radiową w wybranym paśmie.
Programowanie częstotliwości pracy radiomodemu jest dokonywane przy użyciu dedykowanego oprogramowania w środowisku Windows. Wymagany kabel przejściowy RS232/TTL lub USB/TTL. Przewód można zakupić w LinkDM lub wykorzystać podobny według schematu/opisu gniazda programowania (złącze męskie 5-stykowe).
Parametry Ogólne VHF
Zakres częstotliwości pracy
146-174 MHz
Stabilność częstotliwości
± 1 kHz
Liczba kanałów
1 z pełnego zakresu
Odstęp międzykanałowy
12.5 kHz (25 kHz opcjonalnie)
Typ emisji
F3 (F3E), F1D
Typ modulacji
FFSK
AFSK
Kontrola częstotliwości
Synteza
Zasilanie
10-14V
Pobór prądu
150mA
Impedancja falowa
50Ω
Typ odbiornika
Podwójna przemiana częstotliwości
Częstotliwość przemiany
I – 21.4 MHz
II – 450 kHz
Zakres temperatur roboczych
-20 do 55°C
Wymiary
165 x 73 x 25 mm
Waga
335g
Odbiornik VHF
Szerokość pasma
± 3.75 kHz
Intermodulacja
≥65dB
Czułość 12dBSINAD (ETS)
0.35μV (typowe)
Selektywność sąsiedniokanałowa
60dB przy 12.5 kHz
Tłumienie sygnałów pasożytniczych
≥ -57dBm
≥ 2nW
Nominalna moc wyjściowa akustyczna
0.2W
Zniekształcenie akustyczne
3%
Poziom wyjściowy sygnału AFSK
0.5Vpp / 5kΩ
(filtr DP 0-3 kHz)
Poziom wyjściowy sygnału FFSK
Poziom TTL
Wyjście RRSI analogowe
0.2 - 3.6V
Wyjście RRSI cyfrowe
100-800 Hz
Wyjście blokady szumu
Typ OC
Dodatki
Gniazdo audio słuchawkowe
Dodatkowe gniazdo audio słuchawkowe jack 3,5 służące wyłącznie do monitorowania odbieranych sygnałów (dedykowane dla słuchawek z regulacją głośności o impedancji powyżej 30Ω)
- W standardowym ustawieniu sygnały AFSK i FFSK nie są zamknięte kluczem blokady szumu, której wyjście w postaci tranzystora OC jest doprowadzone do złącza DB9F pin 7 (Squelch-DC).

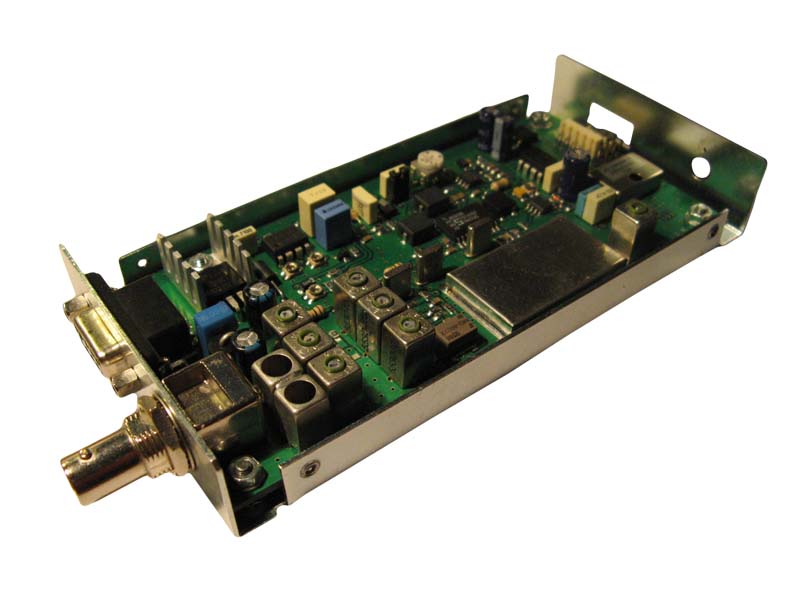

- Istnieje możliwość kluczowania tych wyjść sygnałowych, konfigurując ustawienia jumperów na PCB. Kluczowaniem może być objęty tor AFSK lub FFSK lub oba jednocześnie.
- Odbiornik posiada dodatkowe gniazdo audio słuchawkowe jack 3,5 służące wyłącznie do monitorowania odbieranych sygnałów.
- Dedykowane dla słuchawek z regulacją głośności o impedancji powyżej 30Ω.
- Odbiornik pracuje w paśmie 146-174 MHz. Pasmo odbiornika może być zawężone do mniejszych wartości, co znacząco wpłynie na poprawienie selektywności odbiornika. Ponadto zakresy pracy toru odbiorczego mogą być w przedziałach zamówionych przez klienta. Niestandardowe zestrojenie toru odbiorczego na specjalne zamówienie klienta.
